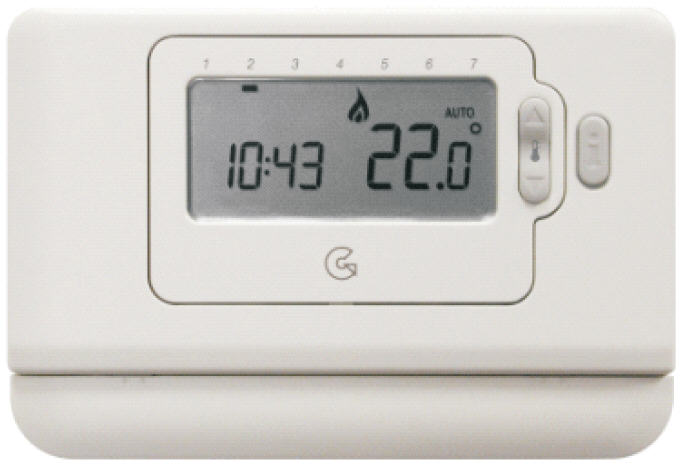

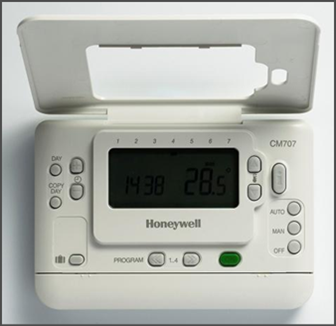

Honeywell CM707 (C) Digitális szobatermosztát

Honeywell

`C` (nem Honeywell) logóval ellátott készülék ami a forgalmazó részére készült ...

Azonosító: 126425
Gyártó: Honeywell
Súly: 1 kg
Készlet:

Ez a termék már nem elérhető

Termék leírás Dokumentumok Hasonló termékek

"C" (nem Honeywell) logóval ellátott készülék ami a forgalmazó részére készült sorozat, a Honeywell által gyártott készülék és a Honeywell által vállalt garanciális feltételekkel. -7 napos fűtési program, -Naponta maximum 4, egymástól független kapcsolási pont. -A programozott hőmérséklet ideiglenesen felülírható a következő kapcsolási időpontig. -A Szabadság nyomógomb segítségével jelentős megtakarítás érhető el az 1�99 nap időtartamra beállítható távollét alatt csökkentett hőmérséklet által -Helyiség hőmérséklet lekérdezés -A Kikapcsolt mód integrált fagyvédelmi beállítást tartalmaz, minimum 5°C (telepítő által állítható) hőmérsékletet tartva, ezáltal megakadályozva a fűtési csőrendszer fagyását. -24...230V 5A ohmos, 2A induktív terhelhetőségű SPDT relé A Felhasználói menüben extra funkciók állíthatók be a felhasználó igénye szerint: -12 vagy 24 órás idő kijelzés -Fűtési program visszaállítása a gyári programra. -A Telepítői menüben extra funkciók állíthatók be az alkalmazáshoz és a felhasználó egyedi igényeihez szabva: -Szivattyú járatás -Felső / alsó határértékek beállítása -Hőmérséklet eltolás -Minimum bekapcsolási idő -Szabályozási jelleg: P + I (arányos integráló) A CM707 digitális szobatermosztátok szabályzási jellegük alapján PI (arányos – integráló) szabályzóként működnek. Az arányos szabályzás jellegéből adódóan a készülék a beállított és az aktuális hőmérséklet érték különbségével arányos jelet formál (az integráló tag az arányos szabályzás maradó hibáját szünteti meg). Ez a jel a kazán számára vagy egy ciklusonként változó időtartamú bekapcsolt állapotot jelent. A PI szabályzási jelleget a relés digitális szobatermosztátok más-más módon valósítják meg. A cikkünkben szereplő CM707 szobatermosztát egy fix időciklusokkal dolgozó készülék, melynek működését a 2. ábrán mutatjuk be. A szemléletesség kedvéért egy kissé elnyújtottuk a felfűtési görbét (természetesen a felfűtés fő meredeksége rendszerfüggő, így a termosztát cseréjével nem változik). Ezek a készülékek egységnyi időszakot (pl. 1 óra) egyenlő hosszúságú ciklusokra osztanak fel, pl. ciklusszám=6 ==> ciklushossz=10 perc. (Ennél a típusnál a ciklusszámot a rendszer jellemzőinek megfelelően változtatni lehet, pl. olajtüzelésű kazán esetén 3, gázkazán esetén 6, termoelektromos működtető vezérlésénél 12-es ciklusszámot kell/lehet választani). Az így adódott ciklushosszon belül a szabályzó határozza meg, hogy hány percig üzemelteti a kazánt. Ez a felfűtés időszakában a teljes ciklus kitöltését, azaz folyamatos kazánműködést jelent. Eddig a digitális szobatermosztát semmivel nem tett többet, mint „tekerős” társa. Amint azonban a helyiség hőmérséklete bizonyos mértékben (CM707- nél, gyári beállítás 1,5 °C, de állítható, max. 3 °C) megközelíti a beállított hőmérséklet értéket, a szabályzó már nem üzemelteti a kazánt a ciklus teljes hossza alatt, ezt a szabályozási hőmérséklettartományt a CM707 termosztát esetében arányaossági tartománynak hívjuk. Ahogy az ábrán is megfigyelhető, a szabályzási jelleget úgy állítják be, hogy a helyiség hőmérséklete minél kisebb ingadozásokkal tartsa a beállított értéket. Az ábrán azt is láthatjuk, hogy a szabályzó minden ciklusban rövid időre bekapcsolja a kazánt. Erre azért van szükség, hogy a hőveszteség egy részének pótlásával a hőmérsékletesés meredekségét csökkentve elkerülhető legyen a nagy hőmérséklet ngadozás. A ciklusidő és arányossági tartomány mellett még egy fontos paraméter, ami befolyásolja a szabályozás pontosságát, a Minimális Bekapcsolási Idő: ez azt jelenti, hogy 1 cikluson belül mi az a minimális időtartam, ameddig a kazán működik, attól függetlenül, hogy a hőmérséklet- különbségből adódóan esetleg kevesebb időre lenne szükség. Ez egyrészt a kazán védelme miatt, másrészt a különböző működésű rendszerek miatt szükséges, pl. padlófűtés esetén egy 1 perces kazánműködés szinte semmit nem változtat a rendszer hőmérsékletén nagy hőtehetetlensége miatt, itt érdemes a rendszer méretétől függően 3, 4 vagy akár 5 perces minimális bekapcsolási időt választani Ezek a készülékek már komoly elektronikával rendelkeznek, amelyek, kihasználva a digitális technológia előnyeit, a hőmérséklet szabályzása mellett lehetővé teszik a programozott fűtés megvalósítását, valamint a nem mindennapos események „felhasználóbarát” kezelését is. A CM707 szobatermosztáttal akár a hét minden napjára más-más fűtési menetrendet (időprogramot) állíthatunk be, valamint ezen felül napi 6 időpontot állíthatunk, hogy éppen melyik napszakban, milyen hőmérséklet előállítását szeretnénk. Egyes készülékeknél tapasztalatunkra kell hagyatkoznunk abban a tekintetben, hogy mikor kell bekapcsoltatni a fűtést ahhoz, hogy mire hazaérünk, meleg legyen, A CM707 típusú termosztátot felruházták olyan algoritmussal, amely ezt automatikusan megvalósítja (Optimalizáció). Így a funkció kihasználásával nem azt állítjuk be, hogy mikor kezdjen el fűteni a szabályzó, hanem azt, mikorra érje el a kívánt hőmérsékletszintet. További kényelmi funkciók a hétköznapitól eltérő élethelyzetek (összejövetel, szabadság, ünnepnap) egyszerű kezelését teszik lehetővé anélkül, hogy a heti beállított időprogramot módosítani kellene. Mindezen funkciók tudatos kihasználásával a CM-707 programozható digitális szobatermosztát 20-25% energia-megtakarítást eredményezhet, a hagyományos „tekerős” termosztátokkal szemben.
